Основа куртки для мальчика.
Рзмеры 28-38
Мерки, см:
Сш=14,8
Сг=36
Ст=29,6
Сб=39,8
Шс=14,9
Шг=13,4
Дтс=32,4
Ди=50
Дп=11
Др=51
Оп=22,8
Оз=13,3
Р=140
Прибавки:
Пш=2
Пг=10-12см

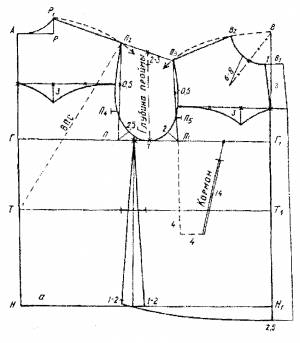

Построение
АН=Ди=50 см.
АТ=Дтс=32,4 см. - линия талии.
АГ=Дтс/4+Сг/4+Пг/4=32,4/4+36/4+10/4=19,6 см. - линия груди.
ГГ1=Сг+Пг=30+10=42 см. - ширина изделия.
Через точку Г провести вертикальную линию, параллельную линии АН, и на пересечении с горизонтальными линиями поставить точки Г1 и Н1 (середина переда).
ГП=Шс+Пг/3=14,9+10/3=18,2 см. - ширина спинки.
ПП1=Оп/3+Пг/3=22,8/3+10/3=11 см. - ширина проймы.
П1Г1=Шг+Пг/3=13,4+10/3=16,8 см. - ширина полочки.
Из точек П и П1 восстановить вверх перпендикуляры производной длины.
Спинка
АР=Сш/3+Пш/2=14,8/3+2/2=6 см. - ширина ростка.
РР1=АР/3=6/3=2 см. - высота ростка.
Оформить горловиину спинки плавной линией, соединив точки А и Р1.
Плечевой срез:
ТП2=Дтс+РР1=32,4+2=36,4 см. - высота плеча спинки.
Р1П2=Шп+2,5=11+2,5=13,5 см. - длина плечевого среза.
Точки П и П2 соединить.
Полочка
Т1В=Дтс+РР1=32,4+2=34,4 см.
ВВ1=АР=6 см. - глубина горловины.
ВВ2=ВВ1+1=6+1=7 см. - ширина горловины.
Оформить горловину, соединив точки В1 и В2 плавной линией. Построить вытачку длиний 6-8 см.
Плечевой срез:
В2П3=Шп=11 см. - длина плечевого среза.
Точки П1 и П3 соединить.
Пройма полочки и спинки
ПП4=ПП1/2=11/2=5,5 см.
П1П5=ПП1/2-1=11/2-1=4,5 см.
Поставить контрольные метки (выступы проймы).
Углы П и П1 разделить пополам и на линиях деления отложить:
П - 2,5 см; П1 - 2 см.
ПП1 разделить пополам - точка 7. Отрезки П2П4 и П3П5 разделить пополам, от точек деления отложить внутрь проймы по 1,5 см.
Оформить пройму соелинив точки П2, 0,5, П4, 2,5, 7 и точки 7, 2, П5, 0,5, П3 плавной линей.
Боковой срез
Боковой срез можно оформить на половине ширины проймы или переместить в сторону спинки, как на рисунке.
Удлинить полочку посередине переда на 2,5 см.
Ширина борта для однобортной застёжки равна 1,5-3 см, а для двубортной - 4-6 см.

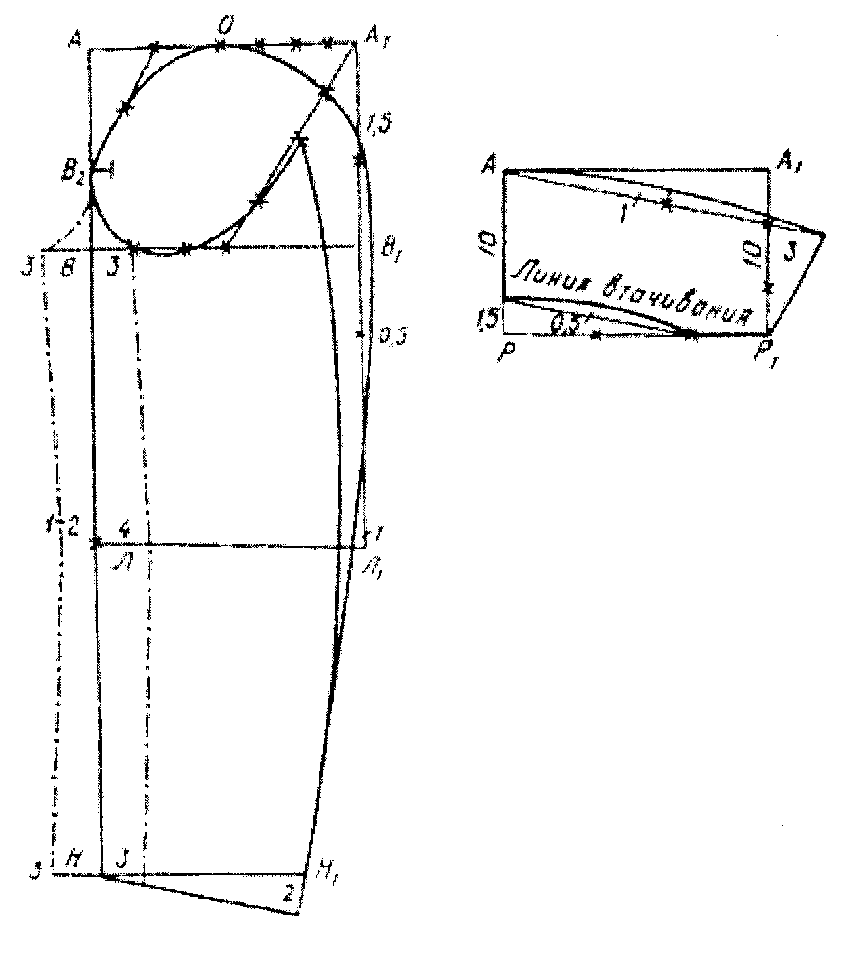

Рукав
АН=Др=51 см. - длина рукава.
АВ=глубине проймы минус 2-3 см.(см. чертёж полочки и спинки) - высота оката.
ВЛ=ВН/2-1,5 см. - линия локтя.
АА1=ПП1*1,5=11*1,5=16,5 см. - ширина рукава вверху.
НН1=АА1-3=16,5-3=13,5 см. - ширина рукава внизу.
|
