Основа платья с рукавом покроя реглан.
Построение пальто или куртки - смотрите пимечание.

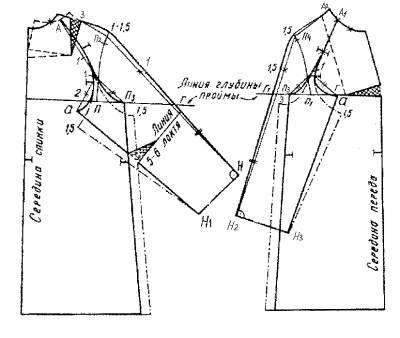

Контуры деталей выкройки - спинки и полочки (с конструкции втачного рукава) обвести с чертежа на лист бумаги. Нанести линии ширины проймы (ПП3 и П3П1) и контрольные метки.
Спинка.
Плечевую вытачку временно перенести в средний шов спинки. Чтобы оформить пройму спинки, линию ростка разделить на три равные части - правая точка деления А. Точку А и контрольную метку проймы соединить прямой линией и разделить её пополам. Из точки деления восстановить вверх перпендикуляр, на котором отложить 1 см. Оформить пройму, соединив точки А, 1 и контрольную метку плавной линией. Участок проймы между контрольной меткой и точкой П3 остаётся без изменений.
Задняя часть рукава:
Линия проймы между точками А и контрольной меткой проймы - окат задней части рукава.
Провести вспомогательную линию от контрольной метки проймы к точке П3. От точки П по линии глубины проймы отложить влево 2 см (для всех размеров), а от контрольной метки - 1 см. Точки 1 и 2 соединить, продолжив линию вниз, и на ней отложить отрезок 1а, равный отрезку от контрольной метки до точки П3 (по прямой линии) плюс 0,5 см на посадку рукава на этом участке проймы. Оформить линию глубины проймы, соединив точки 1, 2 и "а" плавной линией.
Верхний срез рукава:
П3Г=ПП1=10,7 см. (отрезок ПП1 с конструкции втачного рукава).
П2ГН=Др=39,2 см
Отрезок П2Г разделить пополам и от точки деления отложить вправо 1 см. К точке П2 прибавить вверх 1-1,5 см. Оформить верхний срез рукава, соединив точки 3; 1-1,5; 1 и Н плавной линией.
НН1=Оз/2+Пз=12,3/2+6=12,2 см. - ширина рукава внизу.
Нижний срез рукава:
Точки "а"Н1 соединить прямой линией и полученный отрезок разделить пополам. Из точки деления восстановить вправо перпендикуляр - линия локтя и отложить на ней длиниу вытачки, равную 5-6 см. От точки деления отложить влево раствор вытачки, равный 2-3 см. Точки 2-3 и 3-6 соединить.
Полочка.
Перенести нагоудную вытачку в центральную линию полочки.
Для оформления проймы полочки разделить горловину на три равные части - верхняя точка деления А1. Оформить пройму, соединив точки А1 и контрольную метку проймы прямой линией. Участок проймы - между контрольной меткой и точкой П3 остаётся без изменения.
Передняя часть рукава:
Отрезок от А1 до контрольной метки разделить пополам, а от контрольной метки отложить вправо 1 см.
П1Г=ПП1/4=10,7/4=2,7 см. (отрезок ПП1 с конструкции втачного рукава).
Точки 1 и Г соединить, на этой линии отложить отрезок 1"а" равный отрезку от контрольной метки проймы до точки П3 (по прямой линии) плюс 0,5 см на посадку рукава на этом участке проймы. Оформить окат рукава, соединив точки А1; 1 и "а" плавной линией.
Верхний срез рукава:
П3Г1=ПП1/4=10,7/4=2,7 см. (отрезок ПП1 с конструкции втачного рукава).
П4; Г1; Н2=Ди=32,2 см.
Отрезок П4Г1 разделить пополам и от точки деления отложить влево 1,5 см. К точке П4 прибавить вверх 1-1,5 см. Оформить верхний срез рукава, соединив точки А2; 1-1,5; 1,5 и Н2 плавной линией.
Н2Н3=Оз/2+П3=12,3/2+5=11,2 см. - ширина рукава внизу.
Нижний срез рукава.
Точки "а" и Н3 соединить прямой линией и выровнять срез по нижнему срезу задней части рукава.
Примечание:
Последовательность построения чертежа основы конструкции пальто или куртки с рукавами покроя реглан аналогична.
Для придания изделию более свободной формы в области проймы необходимо дополнительно увеличить глубину
и ширину рукава по пройме (на рисунке штрихпунктирные линии) на 1-1,5 см и соответственно уувеличить глубину проймы спинки и полочки, а также ширину по боковым срезам.
|
